Toshiba ขยายกลุ่มผลิตภัณฑ์ Thermoflagger™ ซึ่งเป็นโซลูชันง่ายๆ ที่ตรวจจับอุณหภูมิที่เพิ่มขึ้นในอุปกรณ์อิเล็กทรอนิกส์

Logo

คาวาซากิ ญี่ปุ่น–(BUSINESS WIRE)–14 กันยายน 2023

Toshiba Electronic Devices & Storage Corporation ("Toshiba") ได้ขยายกลุ่มผลิตภัณฑ์ "TCTH0xxxE series" Thermoflagger™ วงจรรวมตรวจจับอุณหภูมิสูงเกิน ซึ่งสามารถใช้ในวงจรทั่วไปที่มีเทอร์มิสเตอร์ค่าสัมประสิทธิ์อุณหภูมิเป็นบวก (PTC) เพื่อตรวจจับอุณหภูมิที่เพิ่มขึ้นในอุปกรณ์อิเล็กทรอนิกส์ การจัดส่งผลิตภัณฑ์ใหม่ทั้ง 6 รายการเริ่มตั้งแต่วันนี้

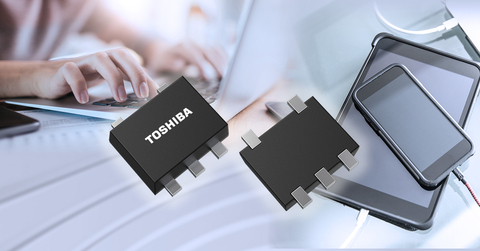

Toshiba: Thermoflagger(TM), a simple solution that detects temperature rises in electronic equipment (Graphic: Business Wire)

Toshiba: Thermoflagger(TM) โซลูชันง่ายๆ ที่ตรวจจับอุณหภูมิที่เพิ่มขึ้นในอุปกรณ์อิเล็กทรอนิกส์ (รูปภาพ: Business Wire)

เพื่อให้อุปกรณ์อิเล็กทรอนิกส์ทำงานได้ตามที่ระบุไว้ เซมิคอนดักเตอร์และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ จะต้องทำงานภายในพารามิเตอร์การออกแบบ อุณหภูมิภายในเป็นพารามิเตอร์ที่สำคัญ โดยเฉพาะอย่างยิ่งหากอุณหภูมินั้นสูงกว่าที่คาดไว้ในระหว่างกระบวนการออกแบบ ซึ่งอาจเป็นปัญหาด้านความปลอดภัยและความน่าเชื่อถือที่สำคัญ และจำเป็นต้องใช้โซลูชันการตรวจสอบความร้อนสูงเกินไปเพื่อตรวจจับอุณหภูมิที่เพิ่มขึ้น

วงจรรวมตรวจจับอุณหภูมิสูงเกิน Thermoflagger™ ตรวจจับอุณหภูมิที่เพิ่มขึ้นเมื่อกำหนดค่าในวงจรทั่วไปด้วยเทอร์มิสเตอร์ PTC ซึ่งค่าความต้านทานจะเปลี่ยนไปตามอุณหภูมิ นอกจากนี้ วงจรรวมยังตรวจจับการเปลี่ยนแปลงความต้านทานของเทอร์มิสเตอร์ PTC ที่วางใกล้แหล่งความร้อน และส่งสัญญาณ FLAG ในกรณีที่อุณหภูมิสูงเกินไป เมื่อ Thermoflagger™ ตรวจพบการสร้างความร้อนที่ผิดปกติและส่ง FLAG ไปยัง MCU เป็นต้น MCU จะปิดอุปกรณ์หรือเปลี่ยนการทำงานของอุปกรณ์หรือเซมิคอนดักเตอร์ที่สร้างความร้อน การเชื่อมต่อเทอร์มิสเตอร์ PTC แบบอนุกรมทำให้มีการตรวจจับอุณหภูมิเกินสำหรับหลายตำแหน่ง

ผลิตภัณฑ์ใหม่ 6 รายการได้แก่ TCTH011AETCTH012AETCTH021AETCTH022AETCTH011BE และ TCTH012BE ซึ่งรวมกับผลิตภัณฑ์ที่เปิดตัวไปแล้ว TCTH021BE และ TCTH022BE ทำให้กลุ่มผลิตภัณฑ์ "TCTH0xxxE series" มีมากถึงแปดรายการ ผลิตภัณฑ์ใหม่ขยายขอบเขตของเทอร์มิสเตอร์ PTC ที่สามารถเลือกได้โดยการรองรับกระแสเอาต์พุต PTCO สองประเภท[1] สามารถเลือกประเภทเอาต์พุตสัญญาณ FLAG แบบ Push-pull หรือ Open-drain[2] ได้ เช่นเดียวกับการใช้หรือไม่ใช้ฟังก์ชันสลักสัญญาณ FLAG[3] การขยายขอบเขตการเลือกผลิตภัณฑ์ทำให้สามารถออกแบบวงจรได้อย่างยืดหยุ่นและสิ้นเปลืองกระแสไฟต่ำ

ผลิตภัณฑ์ใหม่นี้บรรจุอยู่ใน SOT-553 ขนาดเล็กที่เป็นมาตรฐานอุตสาหกรรม (ชื่อแพ็กเกจของ Toshiba: ESV) ทำให้มั่นใจได้ว่า "TCTH0xxxE series" รองรับการกำหนดค่าการตรวจจับอุณหภูมิสูงเกินได้ง่ายสำหรับอุปกรณ์อิเล็กทรอนิกส์ทั้งชุด และช่วยลดขนาดและการใช้พลังงาน

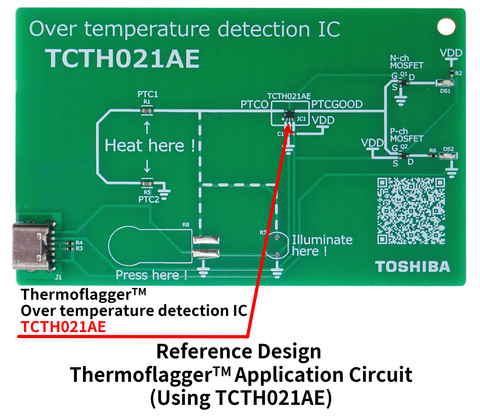

นอกเหนือจากข้อมูลอ้างอิงการออกแบบ Thermoflagger™ วงจรรวมตรวจจับอุณหภูมิสูงเกิน (TCTH021BE/เวอร์ชัน Open Drain) ที่เผยแพร่แล้ว Toshiba ยังได้จัดทำข้อมูลอ้างอิงการออกแบบใหม่ Thermoflagger™ วงจรรวมตรวจจับอุณหภูมิสูงเกิน (TCTH021AE​/เวอร์ชัน Push-Pull​) ซึ่งดูได้บนเว็บไซต์แล้ว

Toshiba ใช้ข้อมูลทางเทคนิคจาก Murata Manufacturing Co., Ltd. เกี่ยวกับเทอร์มิสเตอร์ PTC สำหรับโซลูชันการตรวจจับอุณหภูมิสูงเกินไป Murata แนะนำการใช้ Thermoflagger™ ร่วมกับเทอร์มิสเตอร์ PTC

รายการวงจรรวมที่แนะนำของ Murata

เทอร์มิสเตอร์ PTC ของ Murata

Toshiba จะยังคงขยายกลุ่มผลิตภัณฑ์ต่อไปด้วยแพ็กเกจที่หลากหลายและการปรับปรุงคุณลักษณะของอุปกรณ์ ซึ่งมีส่วนช่วยให้การออกแบบมีความยืดหยุ่นและความเป็นกลางของคาร์บอน

หมายเหตุ:

[1] กระแสเอาท์พุต PTCO: กระแสคงที่ที่จ่ายจากวงจรรวมตรวจจับอุณหภูมิสูงเกินไปยังเทอร์มิสเตอร์ PTC

[2] เมื่อวงจรรวมตรวจจับอุณหภูมิสูงเกินตรวจพบข้อผิดพลาด จะส่งสัญญาณ FLAG ประเภท Push-pull ประกอบด้วย MOSFET สองตัวซ้อนกันในแนวตั้ง กระแสไฟขาออกไหลเข้าและออกในทิศทางใดทิศทางหนึ่ง ประเภท Open-drain ประกอบด้วย MOSFET หนึ่งตัว กระแสไฟขาออกไหลไปในทิศทางเดียวเท่านั้น

[3] ฟังก์ชันสลักสัญญาณ FLAG จะเก็บสัญญาณ FLAG หลังจากที่วงจรรวมตรวจจับอุณหภูมิสูงเกินตรวจพบข้อผิดพลาดแม้เพียงครั้งเดียว วงจรรวมตรวจจับอุณหภูมิสูงเกินไม่สามารถกู้คืนตัวเองได้ จะต้องกู้คืนโดยป้อนสัญญาณจาก MCU เป็นต้น ไปที่พินรีเซ็ต

การใช้งาน

  • อุปกรณ์เคลื่อนที่ (แล็ปท็อปพีซี ฯลฯ)
  • เครื่องใช้ไฟฟ้าภายในบ้าน
  • อุปกรณ์อุตสาหกรรม ฯลฯ

คุณสมบัติ

  • การกำหนดค่าอย่างง่ายร่วมกับเทอร์มิสเตอร์ PTC[1]
  • การตรวจสอบอุณหภูมิเกินสามารถทำได้หลายจุดโดยการเชื่อมต่อเทอร์มิสเตอร์ PTC[1] แบบอนุกรม
  • การสิ้นเปลืองกระแสไฟต่ำ:
  • IDD=1.8μA (typ.) (TCTH011AE, TCTH012AE, TCTH011BE, TCTH012BE)
  • IDD=11.3μA (typ.) (TCTH021AE, TCTH022AE)
  • แพ็กเกจมาตรฐานขนาดเล็ก: SOT-553 (ESV)
  • ขอบเขตตัวเลือกเทอร์มิสเตอร์ PTC[1] ที่ขยายเพิ่มขึ้น พร้อมกระแสเอาต์พุต PTCO สองประเภท:
  • IPTCO=1.00μA (typ.) (TCTH011AE, TCTH012AE, TCTH011BE, TCTH012BE)
  • IPTCO=10.0μA (typ.) (TCTH021AE, TCTH022AE)
  • ความแม่นยำกระแสเอาต์พุต PTCO สูง: ±8%
  • สามารถเลือกแบบ Push-pull และ Open-drain สำหรับเอาต์พุตสัญญาณ FLAG (PTCGOOD)
  • สามารถเลือกฟังก์ชันสลักสัญญาณ FLAG ได้

ข้อมูลจำเพาะที่สำคัญ

(เว้นแต่จะระบุไว้เป็นอย่างอื่น Tj=25°C)

หมายเลขชิ้นส่วน

แพ็กเกจ

ช่วงการทำงาน

คุณลักษณะทางไฟฟ้า

เอาท์พุต

สัญญาณ

FLAG

(PTCGOOD)

ฟังก์ชัน

สลัก

สัญญาณ

FLAG

เมื่อ

ตรวจจับ

สถานะ

ผิด

ปกติ

ตัวอย่าง

การตรวจสอบและ

ความพร้อม

ชื่อ

ขนาด

(mm)

แรงดัน

แรงดันไฟฟ้า

VDD

(V)

อุณหภูมิ

ขณะใช้งาน

Topr

(°C)

PTCO

กระแสไฟ

เอาท์พุต

IPTCO

(μA)

แรงดันไฟฟ้า

แรงดันไฟฟ้า

VDET

(V)

ความสิ้นเปลือง

กระแสไฟฟ้า

IDD

(μA)

UVLO

แรงดันไฟฟ้า

VUVLO

(V)

typ.

typ.

typ.

typ.

typ.

TCTH011AE

SOT-553

(ESV)

1.6×1.6,

t=0.55

1.7 ถึง

5.5

-40 ถึง 125

1.00

0.50

1.8

1.5

ประเภท

Push-pull

ไม่

ซื้อออนไลน์

TCTH012AE

ใช่

ซื้อออนไลน์

TCTH021AE

10.0

11.3

ไม่

ซื้อออนไลน์

TCTH022AE

ใช่

ซื้อออนไลน์

TCTH011BE

1.00

1.8

ประเภท

Open-drain

ไม่

ซื้อออนไลน์

TCTH012BE

ใช่

ซื้อออนไลน์

TCTH021BE[4]

10.0

11.3

ไม่

ซื้อออนไลน์

TCTH022BE[4]

ใช่

ซื้อออนไลน์

[4] ผลิตภัณฑ์ที่วางจำหน่ายก่อนหน้านี้

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่

TCTH011AE

TCTH012AE

TCTH021AE

TCTH022AE

TCTH011BE

TCTH012BE

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับ Thermoflagger™ ของ Toshiba

วงจรรวมตรวจจับอุณหภูมิสูงเกิน Thermoflager™

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับข้อเสนอโซลูชันของ Toshiba

การใช้งาน
โซลิดสเตตไดรฟ์
เซิร์ฟเวอร์
อุปกรณ์แท็บเล็ต

หากต้องการตรวจสอบการจัดจำหน่ายของผลิตภัณฑ์ใหม่ที่ร้านผู้จัดจำหน่ายออนไลน์ โปรดไปที่:

TCTH011AE
ซื้อออนไลน์

TCTH012AE
ซื้อออนไลน์

TCTH021AE
ซื้อออนไลน์

TCTH022AE
ซื้อออนไลน์

TCTH011BE
ซื้อออนไลน์

TCTH012BE
ซื้อออนไลน์

* Thermoflagger™ เป็นเครื่องหมายการค้าของ Toshiba Electronic Devices & Storage Corporation
* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอื่นๆ อาจเป็นเครื่องหมายการค้าของบริษัทที่เกี่ยวข้อง
* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อมูลจำเพาะของผลิตภัณฑ์ เนื้อหาบริการ และข้อมูลการติดต่อ เป็นปัจจุบัน ณ วันที่ประกาศ แต่อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation เป็นซัพพลายเออร์ชั้นนำด้านโซลูชันเซมิคอนดักเตอร์และการจัดเก็บขั้นสูง ที่ประยุกต์ใช้ประสบการณ์กว่าครึ่งศตวรรษและนวัตกรรมในการนำเสนอผลิตภัณฑ์เซมิคอนดักเตอร์ชนิดแยกชิ้น ผลิตภัณฑ์ระบบ LSI และ HDD อันโดดเด่นให้กับลูกค้าและพันธมิตรทางธุรกิจ

พนักงานของบริษัท 21,500 คนทั่วโลกมีความมุ่งมั่นร่วมกันในการเพิ่มมูลค่าผลิตภัณฑ์ให้สูงสุด และส่งเสริมการทำงานร่วมกันอย่างใกล้ชิดกับลูกค้าในการสร้างมูลค่าและตลาดใหม่ร่วมกัน Toshiba Electronic Devices & Storage Corporation คาดหวังที่จะสร้างและมีส่วนร่วมในอนาคตที่ดีขึ้นเพื่อทุกคนทั่วโลก โดยมียอดขายต่อปีเกือบ 800 พันล้านเยน (6.1 พันล้านดอลลาร์สหรัฐ)
