Toshiba เปิดตัวโฟโตรีเลย์ขนาดเล็กที่เหมาะสำหรับสวิตช์สัญญาณความถี่สูงในเครื่องทดสอบเซมิคอนดักเตอร์

– ลดการสูญเสียสัญญาณจากจุดสัญญาณเข้าและปรับปรุงคุณลักษณะการส่งสัญญาณความถี่สูง –

คาวาซากิ ญี่ปุ่น–(BUSINESS WIRE)–17 ตุลาคม 2023

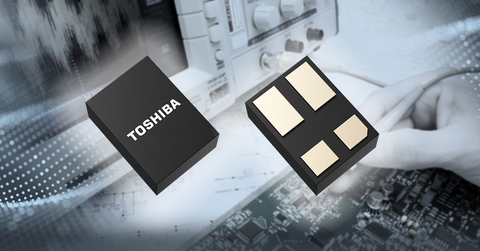

Toshiba Electronic Devices & Storage Corporation ("Toshiba") ได้เปิดตัว "TLP3475W" ซึ่งเป็นโฟโตรีเลย์ในแพ็กเกจ WSON4 ขนาดเล็กและบาง ช่วยลดการสูญเสียสัญญาณจากจุดสัญญาณเข้าและระงับการลดทอนกำลังในสัญญาณความถี่สูง ^[1] และเหมาะสำหรับพินอิเล็กทรอนิกส์ของเครื่องทดสอบเซมิคอนดักเตอร์ซึ่งใช้รีเลย์จำนวนมากและต้องการการส่งสัญญาณความเร็วสูง เริ่มจัดส่งผลิตภัณฑ์จำนวนมากแล้ววันนี้

การออกแบบบรรจุภัณฑ์ที่ได้รับการปรับปรุงประสิทธิภาพของ Toshiba จะช่วยลดความจุและการเหนี่ยวนำที่ไม่ต้องการในโฟโตรีเลย์ใหม่ ซึ่งช่วยลดการสูญเสียสัญญาณจากจุดสัญญาณเข้าและปรับปรุงคุณลักษณะการส่งสัญญาณความถี่สูงเป็น 20GHz (ทั่วไป) ^[2] ซึ่งต่ำกว่า TLP3475S ผลิตภัณฑ์ปัจจุบันของ Toshiba ประมาณ 1.5 เท่า ^[2]

TLP3475W ใช้แพ็กเกจ WSON4 ขนาดเล็กและบางที่มีความหนาเพียง 0.8 มม. (ทั่วไป) ทำให้เป็นโฟโตรีเลย์ที่มีขนาดเล็กที่สุด ^[3] ในอุตสาหกรรมเพื่อให้คุณลักษณะการส่งสัญญาณความถี่สูงที่ดีขึ้นอย่างแท้จริง มีความสูงน้อยกว่าแพ็กเกจ S-VSON4T ขนาดเล็กพิเศษของ Toshiba ถึง 40% ช่วยให้สามารถติดตั้งผลิตภัณฑ์อื่นได้มากขึ้นบนแผงวงจรเดียวกัน และจะช่วยทำให้มีประสิทธิภาพการวัดที่ดีขึ้นด้วย

Toshiba จะยังคงขยายกลุ่มผลิตภัณฑ์ต่อไปเพื่อรองรับเครื่องมือทดสอบเซมิคอนดักเตอร์ที่ให้ความเร็วที่สูงขึ้นและฟังก์ชันการทำงานที่ดียิ่งขึ้น

การใช้งาน

• เครื่องทดสอบเซมิคอนดักเตอร์ (เครื่องทดสอบหน่วยความจำความเร็วสูง เครื่องทดสอบลอจิกความเร็วสูง ฯลฯ)
• การ์ดโพรบ
• อุปกรณ์วัด

คุณสมบัติ

• แพ็กเกจ WSON4 ที่มีขนาดเล็กที่สุด ^[3] ในอุตสาหกรรม: 1.45 มม. × 2.0 มม. (ทั่วไป), t=0.8 มม. (ทั่วไป)
• การปรับปรุงการส่งสัญญาณความถี่สูง : f=20GHz (ทั่วไป) @Insertion loss(S21) = -3dB
• ฟังก์ชันเปิดตามปกติ (1-Form-A)

หมายเหตุ:

[1] เมื่อย่านความถี่อยู่ในช่วงหลายร้อยเมกะเฮิรตซ์ถึงหลายสิบกิกะเฮิรตซ์
[2] ย่านความถี่ที่อัตราส่วนการลดทอนกำลัง (การสูญเสียสัญญาณที่จุดสัญญาณเข้า) เมื่อสัญญาณผ่านเอาท์พุต MOSFET คือ -3dB
[3] สำหรับโฟโตรีเลย์ จากแบบสำรวจของ Toshiba ณ เดือนตุลาคม 2023

ข้อมูลจำเพาะหลัก

(Ta = 25°C เว้นแต่จะระบุไว้เป็นอย่างอื่น)
หมายเลขชิ้นส่วน				TLP3475W
บรรจุุภัณฑ์	ชื่อ			WSON4
	ขนาด (มม.)			1.45 × 2.0 (ทั่วไป), t=0.8 (ทั่วไป)
พิกัดสูงสุดสัมบูรณ์	แรงดันไฟฟ้าขั้วต่อเอาต์พุตสถานะปิด VOFF (V)			60
	กระแสไฟสถานะเปิด ION (A)			0.4
	กระแสไฟสถานะเปิด (พัลส์) IONP (A)			1.2
	อุณหภูมิในการทำงาน Topr (°C)			-40 ถึง 110
คุณลักษณะทางไฟฟ้าแบบคู่	ทริกเกอร์กระแสไฟ LED IFT (mA)		สูงสุด	3.0
	ความต้านทานในสถานะเปิด RON (Ω)		ทั่วไป	1.1
			สูงสุด	1.5
คุณลักษณะทางไฟฟ้า	ความจุเอาต์พุต COFF (pF)		สูงสุด	20
คุณลักษณะการสวิตช์	เวลาเปิดเครื่อง tON (ms)	@RL = 200Ω, VDD = 20V, IF = 5mA	สูงสุด	0.25
	เวลาปิดเครื่อง tOFF (ms)			0.2
คุณลักษณะการแยกสัญญาณ	แรงดันไฟฟ้าการแยกสัญญาณ BVS (Vrms)		ขั้นต่ำ	300
การตรวจสอบตัวอย่างและการจัดจำหน่าย				ซื้อออนไลน์

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TLP3475W

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับโฟโตรีเลย์ของ Toshiba
โฟโตรีเลย์ (เอาต์พุต MOSFET)

หากต้องการตรวจสอบการจัดจำหน่ายของผลิตภัณฑ์ใหม่ที่ร้านผู้จัดจำหน่ายออนไลน์ โปรดไปที่:
TLP3475W
ซื้อออนไลน์
